İsim: | Endüstriyel HVAC Ekipmanları | Kullanmak: | Komple ısı eşanjörlerini bükmek için |
---|---|---|---|
Kontrol: | PLC ve HMI | Renk: | Müşterinin Gereksinimi |
Tip: | Servo | Güç: | 1.5KW |
Vurgulamak: | doğrultma ve kesme makinası,endüstriyel klima sistemleri |

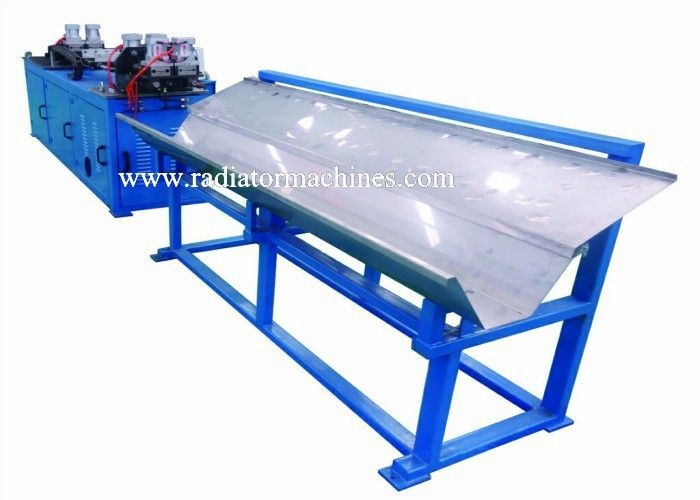

WONDERY'den Yüksek Kaliteli Servo Tip Boru Doğrultma ve Kesme Makinası
1. Ekipman Spesifikasyonu
1.1 Ekipman modeli: XZJ-4
1.2 Ekipman özellikleri: 4.76~19.05
1.3 Bakır boru doğrultulmuş ve zaman başına kesilmiş: Makine başına 6 boru;
2. Ekipman Özellikleri
2.1 Besleme yöntemi: servo motor+ vidalı mil;
2.2 Tüp toplama standı: pnömatik silindir tüpü düşmesi;
2.3 Elektrik kontrolü: PLC kontrolü ve dokunmatik ekran;
2.4 bobin boyutu: iç çap φ134mm, dış çap: φ1070mm;
2.5 tüp toplama uzunluğu: 2000 mm (standart);
2.6 bobin çözme yöntemi: bobin dışarıdan içeriye (motorlu) veya içeriden dışarıya çekilecek;
2.7 iş verimliliği: Dakikada 6 tüp (1m tüp);
3.Ekipman Fonksiyonları
Makine, rulo açıcı, doğrultma ve kesme gövdesi ve tüp toplama cihazından oluşmaktadır.Makine PLC ve dokunmatik ekran ile kontrol edilmektedir.
3.1 Borunun uzunluğu, insan-makine arayüzü üzerinden ayarlanır.
3.2 Makinenin doğrultma mekanizması hem yatay hem de dikey olarak ayarlanabilir.
3.3 Besleme mekanizması, doğru bir besleme uzunluğu sağlayan ve uygun ayarlamaya izin veren servo motor ve bilyalı vida kullanır.Makine boruları çapaksız kesebilir.Her kesici ayrı ayrı ayarlanabilir ve parlatılarak tekrar tekrar kullanılabilir.(kesici dış çap:φ25)
3.4 Tüp toplama standı, bir pnömatik silindir tarafından kontrol edilir.Tüpün düşmesi için doğal bir eğim vardır.
3.5 Makinenin mekanik sistemi tam otomatik çalışmaktadır.Bitmiş ürün kalitesi istikrarlı ve güvenilirdir.
3.6 Makinenin genel yapısı, çalışanların güvenliğini sağlamak için iyi tasarlanmıştır.
4. İşlenmiş Ürün Spesifikasyonu ve Doğruluğu
4.1 Boru boy kesme Toleransı: 1000 mm beslemeye göre ≤±0.5 mm;
4.2 Doğruluk: 1000 mm uzunluk başına 1 mm düzlükte;
4.3 Tüp yüzeyinde mekanik çizikler veya çürükler yoktur.
4.4 Doğrultma mekanizması manuel olarak ayarlanabilir.Yatay ve dikey olmak üzere toplam 8 adet doğrultma tekerleği bulunmaktadır.
5. Bileşen Yapılandırması
5.1 vidalı mil: Tayvan markası;
5.2 Ekipmanın ana pnömatik bileşenleri Algreat veya Airtac markadır.
5.3 Ana elektrik bileşenleri LS, IDEC, Kinco veya Schneider markadır.Elektrik kontrol sistemi, ilgili ulusal güvenlik standartlarını karşılar.
6. Ekipman Güç Kaynağı
6.1 kontrol kutusu tipi: makine gövdesinin içinde;PLC ve dokunmatik ekranlı toplu kontrol;
6.2 güç kaynağı: AC380V, 50HZ, 3P, 4 telli;
6.3 çalışma voltajı: DC24V;
7. Makineyle Birlikte Verilen Aksesuarlar:
7.1 kesici: 8 adet (makinede 4 adet ve beklemede 4 adet)
7.2 Alet kutusu, 1 takım;
7.3 senkron kayış, 2 adet;
7.4 Kılavuz, 1 kopya;
8. Kabul
Makinenin kabulü satıcının sitesindedir.Makinenin tamamlanmasına 15 gün kala, alıcı makineyi test etmek için en az 20 KG tüp bobin sağlamalıdır.
9. Garanti
Makine alıcıya ulaştığı günden itibaren 12 ay garantilidir. Kolay aşınan parçalar garantiye dahil değildir.
10. Ekipman rengi:standart gök mavisi RAL5015 veya alıcı tarafından istenen başka bir şekilde.
Bakır/Alüminyum Boru Doğrultma ve Kesme Makinası
Makine tipi | 2-Tüp Tipi | 4-Tüp Tipi | 6-Tüp Tipi |
Bakır/Alüminyum Tüp Spesifikasyonu |
ф4.76~ф19.05mm | ||
çalışma döngüsü | 6 kez/dak (1m bakır boruya göre) |
