Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Makine adı: | Radyatör yapma makinesi | Tip: | servo tipi |
---|---|---|---|
Güç: | 3KW | Ağırlık: | 2500kg |
Vurgulamak: | serpentine tube bender,copper tube bending machine |
Bakır Boru Bobininden CNC Bakır Boru Otomatik Bükme Makinesi
Bakır Boru Bobininden CNC Bakır Boru Otomatik Bükme Makinesi, aşağıdakiler için özel olarak uygundur:
bakır ve alüminyum hizalama ve kesme ve uç şekillendirme ve bükme işlemleri.bu
boru otomatik bükme makinesi, malzeme çerçevesi, hizalama çerçevesi, besleme sürüş çerçevesi,
sıkma besleme çerçevesi, sabit sıkma çerçevesi, bıçak kafası mili çerçevesi, bıçak geri çekilmiş çerçevesi,
kıskaç ve yakalama çerçevesi, konum değiştirme çerçevesi oluşturma, uç oluşturma çerçevesi, Robot el kıskacı
çizim çerçevesi, Çubuk geri çekilmiş çerçeve, dolly rotasyon mili çerçevesi, çift kalıp çerçevesi,
bükme ve kenetleme çerçevesi, robot el çerçevesi ile boş malzeme, pnömatik sistem ve hidrolik sistem.
AnaŞartnameve boru otomatik bükme makinesinin teknik parametre sayfası
Numara. |
Başlık |
Entegre makine |
1 |
Kesme yolculuğu ve doğruluk |
Kesme dairesi: 200-750mm/bir kez Kesme uzunluğu 1000 mm'den azsa doğruluk ± 0,3 mm olacaktır; 1000mm<kesme uzunluğu<1500mm ise, doğruluk ±0.5mm olacaktır; Maks.besleme çişi 0.75m/s'dir. |
2 |
Max.besleme yolculuğu |
700 mm |
3 |
Dış Çap ve borunun kalınlığı |
Φ4.76~φ19.05,Kalınlık:0.75~1.2 |
4 |
kesme verimliliği |
≤6s/parça başına (Tüp uzunluğu 1000 mm ise) |
5 |
Son şekillendirme için kaç adım |
İki adımlı uç şekillendirme |
6 |
Max.Sıkıştırma Kuvveti |
1000kg |
7 |
Maks.Basınç Kuvveti |
1000kg |
8 |
şekillendirme verimliliği |
Bir adım oluşturma süresi≤3S/parça başına |
Time≤8S/parça başına oluşturan iki adım (hareket ve son oluşturma hareket süresi dahil) |
||
9 |
Max.bükme çapı*kalınlık |
φ19.05mmX1mm Çift kalıp: iki yarıçapı bir seferde bükebilir, maks.yarıçap 40 mm'dir |
10 |
Bükülme yarıçapı |
Çift kalıp: iki yarıçapı bir seferde bükebilir, maks.yarıçap 40 mm'dir |
12 |
iş parçası uzunluğu |
230~1200 mm (mandril yoksa 1600 mm'ye kadar çıkabilir) |
13 |
Besleme hızı ve yolculuk |
0~1200mm;0~1000mm/sn; Doğruluk: ±0.05mm |
14 |
Maksimum besleme hızı |
0.75-1m/s (ayarlanabilir) |
15 |
Kesme şekillendirme ve bükme için toplam hız |
Örneğin, 1000 mm bükülürse, beş 90° bükülme vardır, çap 9.52 mm'dir (kesme, çift şekillendirme, bükme, boşaltma dahil), bir iş parçası için 16 saniyeden az olacaktır. |
16 |
Ürünün son analizi |
Yüzeyde belirgin bir iz yok ve kesme konumunda çapak yok |
17 |
güç |
3 faz 380V 50Hz(Müşteri Talebi) |
18 |
pnömatik basınç |
0.5-0.6MPa |
19 |
toplama yolu |
Hava |
20 |
Toplam çıkış gücü |
3.5KW |
21 |
Yağ pompası motoru |
2.2KW |
22 |
Boyut (mm) |
3500X1600X1500(U*G*Y) |
23 |
Ağırlık (kg) |
2000 |

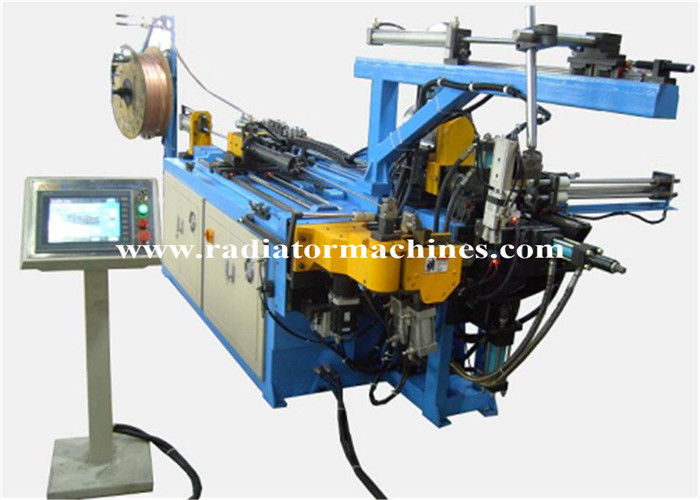

Bakır boru bobininden Boru otomatik bükme makinesinin resmi:
