Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | emprenye ekipmanı vpi | Tip: | çift emprenye tankı |
|---|---|---|---|
| Etkili tank boyutu: | çap1000*1000mm | çalışma basıncı: | 0.6Mpa |
| vakum derecesi: | -0.095Mpa | Garanti: | 12 ay |
| Vurgulamak: | Transformatörler Basınç Emprenye Makinası,çift emprenye tankı Vakum Basınç Makinası,Vakum Vernik Basınç Emprenye Makinası |
||
transformatörler basınç emprenye makinesi,
vakum vernik emprenye makinesi

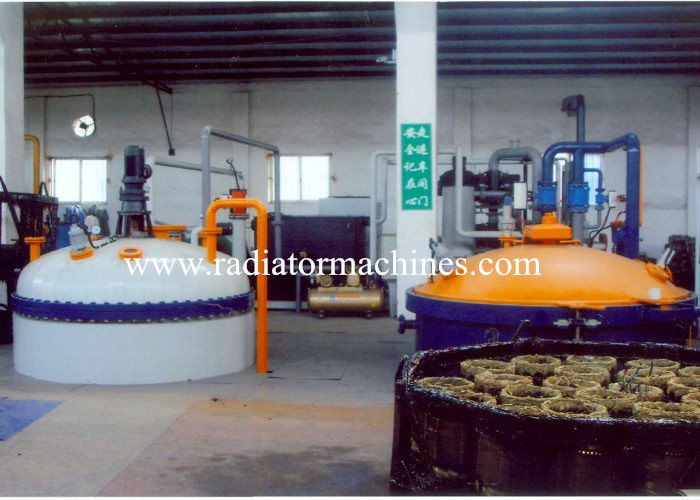

1. Uygulama
1.1 Emprenye ekipmanı VPI, yalıtım işlemi için anahtar ekipmandır.
yüksek gerilim motorları, özel patlama önleyici motorlar ve transformatörler.Vakum
emprenye işlemi, mekanik mukavemeti, yalıtımı, nem önleyici özelliği artırır
ve sargıların küf önleyici performansı.
1.2 Reçine depolama tankı ve motor vakum emprenyesi için kurulum tipi
ekipman dikey tiptir.
2.Tedarik Kapsamı
| Numara. | Öğe | Q'ty |
| 1 | Vakum emprenye tankı | 2 takım (dikey tip) |
| 2 | reçine depolama tankı | 1 takım (dikey tip) |
| 3 | Vakum sistemi | 1 takım |
| 4 | Reçine besleme ve geri dönüş sistemi | 1 takım |
| 5 | Hidrolik sistem | 1 takım |
| 6 | soğutma sistemi | 1 takım |
| 7 | Isıtma sistemi | 1 takım |
| 8 | Elektrik kontrol sistemi | 1 takım |
| 9 | Kurulum malzemesi | 1 takım |
3.Teknik parametreler
3.1Vakum Basıncıe emprenye tankı
|
Vakum emdirme tankı boyutu: Φ1000×1000mm, 1 adet; çalışma basıncı: 0-0.6MPA (ayarlanabilir); çalışma vakum derecesi: -0.095Mpa; malzeme: kafa: 16MnR;gövde: Q345-R;flanş: Q-235-B dövme parçalar;
|
3.2ReçineDepolamakTank
|
yalıtım reçinesi/vernik depolama tankı:Φ1000×1000mm, 1 adet; kurulum tipi: dikey; kafa için malzeme: Q235-B; tank gövdesi malzemesi: Q235-B; flanş: Q235-B dövme parçalar; çalışma vakumu: 5000-10000Pa;Reçine depolama tankı, bir gözetleme deliği ışığı ve 1-2 gözlem penceresi ile tasarlanmıştır. Karıştırma hızı: 25-36r/dak. Motor gücü: 1.1KW. 100 mm ceket katmanı. |
3.3Vakum sistemi
|
1 takım 2X-30 döner kanatlı pompa maksimum hava emiş hızı: 30L/S;motor gücü: 3KW. |
3.4Hidrolik sistem
| çalışma basıncı: ≤12MPa |
3.5ReçineTedarik ve İade Sistemi, 1 takım
3.6 Pnevmatiksistemm, 1 takım
Çalışma basıncı: 0.4-0.7Mpa.
3.7 Isıtma sistemi
|
Motor sargısı emprenye tesisi ısıtma sistemi ile donatılmıştır.Elektrikli ısıtıcı, sıcaklık sensörü, valfler ve basınç göstergesinden oluşur. Isıtıcı gücü: 15kw.Isıtıcı, ceket tabakasında dolaşan sirkülasyon suyunu ısıtır. Bu sistem reçine sıvısını belirli bir sıcaklık aralığında tutmak için kullanılır. Sıcaklık otomatik kontrolör ile donatılmıştır.Ayrıca bir aşırı sıcaklık alarmı vardır.Gerçek sıcaklık limit valfi aştığında ısıtıcı ısıtmayı durdurur. |
3.8Soğutma Sistemi
|
soğutma makinesi, 1 takım;güç: 10Hp, 400V;soğutma kapasitesi: 25000W/H;soğuk su akış hızı: 3M3/h. Bu sistem soğuk su deposu, boru pompası, manometre, genleşme deposu, vanalar ve borulardan oluşur. Transformatör basınçlı emprenye makinesi için bu sistem, vernik depolama tankını ve kondansatörü soğutmak için kullanılır. Bu sistem verniği soğutmak için kullanılır.Isıtma sistemi, soğutma sistemi ile paralel bağlantılıdır. AÇMA/KAPAMA ve soğutma sisteminin arızası dokunmatik ekranda gösterilir.Ve arıza meydana geldiğinde dokunmatik ekranda otomatik bir alarm var. |
3.9 kontrolsistem, 1 takım
3.9.1 Kontrol panosu, 1 adet (plastik püskürtme kaplama);voltaj: 400V, 3 faz, 50HZ;
220V, 1 faz;
3.9.2 PLC kontrolü ve endüstriyel bilgisayar kontrol sistemi (hem otomatik hem de manuel olarak mevcuttur);
PLC markası:Mitsubishi PLC;
3.9.3 21 inç sıvı içeren endüstriyel bilgisayar
görüntüleme (vakum derecesi, basınç ve reçine seviyesinin aranması ve yazdırılması);
3.9.4 fare işlemi.
3.9.5 uzaktan kumanda seviye göstergesi.
3.9.6 Ürün numarası ve teknik parametrelerin, parametrenin gerçek zamanlı kaydı ve yazdırılması
eğriler, işlem fiziksel parametreleri: vakum derecesi - zaman, basınç - zaman ve reçine seviyesi - zaman.
3.9.7 Vakum ve basıncı otomatik olarak toplayıp kaydedebilir ve hafıza fonksiyonuna sahiptir.
3.9.8 Vakum vernik emprenye makinesinin kontrol sistemi vakumu görüntüleyebilir.
Derece, basınç ve ölçülen diğer parametreler, tüm işleme sürecini gösterir.
3.10 Kurulummalzeme, 1 takım
|
dikişsiz çelik boru, 1 takım; standart flanşlar ve dirsekler; çeşitli cıvatalar; |
4.Kurulum ve Devreye Alma Hizmeti
Elektrik sargılarının vakum emprenyesi, taban plakasına kurulur ve aşağıdaki şekilde kurulur:
bir bütün.
Makine teslimattan önce zaten test edilmiştir.Ekipman müşterinin sahasına ulaştıktan sonra,
sadece güç kaynağına bağlanarak çalışabilir.
