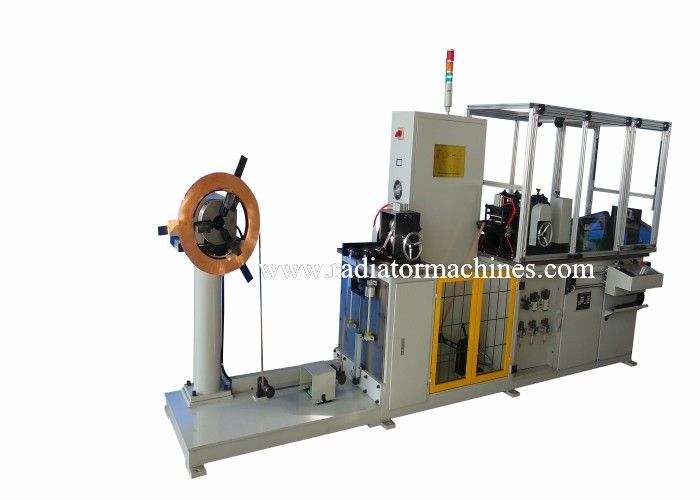

Tam Otomatik Bakır Radyatör Fin Makinası 100 M/Dk Dalgalı Fin
Fin Makinesinin Özeti
Makine, pencereli veya penceresiz ısı değişimi dalgalı kanatçıklar üretmek için kullanılır.
Makine aşağıdaki cihazlarla donatılmıştır: rulo açıcı, gerdirme cihazı, besleme, aralıklı yağlama, kanatçık oluşturma, düzeltme ve kesme işlevi, şerit kaçağı tespiti, tıkanıklık algılama cihazı, kesme hatası göstergesi, kanatçık oluşturma ünitesi aşırı yükleme koruma cihazı ve arıza gösterge ışığı.
Bakır kanatçık yapma makinesi PLC, invertör, AC servo kontrolü ve dokunmatik ekran kontrolünü benimser.Parametreler dokunmatik ekran üzerinden kolayca ayarlanır.
Fin Şekillendirme Ünitesi Teknik Parametreler
Kanat şekillendirme silindiri, kanatçık makinesinin en önemli parçalarıdır.
Müşterinin fin çizimine göre özelleştirilebilir.
Kanat şekillendirme silindiri tamamen fabrikamız tarafından işlenir ve radyatör kanadı makinesinin toplam maliyetini piyasada oldukça rekabetçi hale getirir.
Kanat genişliği: ≦100 mm;
Kanat yüksekliği: 8±0,05 mm;
Kanat aralığı: 3,175 mm;
Alüminyum şerit kalınlığı β:0.08mm;
Alüminyum şerit malzemesi: TP2
Fin takım bıçağı malzemesi: kobalt içeren yüksek hız çeliği dövme parçalar;
|
Fin şekillendirme makinesinin Ana Teknik Parametreleri
|
Fin Şekillendirme Ünitesi
|
Bakır Folyo Kalınlığı |
mm |
0,08 mm |
| Fin Şekillendirme Bıçağı Malzemesi |
|
Kobalt İçeren Yüksek Hız Çeliği Dövme Parçalar |
| Bakır Folyo Malzemesi |
|
TP2 |
| Fin Şekillendirme Bıçak Ömrü |
|
200 milyondan fazla fin kıvrımı |
| Fin Bobini Bilgileri |
Bobin İç Çapı |
mm |
200 |
| |
Bobin Dış Çapı |
mm |
maksimum 1500 |
| üretkenlik |
Besleme Hızı |
m/dak |
0-100 |
| Maksimum kesme süreleri |
Dakikada |
60 |
| Kesme Hassasiyeti |
|
+/-0 evrişim |
| Makina ağırlığı |
Net ağırlığı |
kilogram |
1800 |
| Ortalama boyut |
L*W*H |
mm |
3500X900x1800 |
Ekipman Bileşimi
1 manyetik toz freni: açıcı çerçevesinde bulunur.Çözme hızı, manyetik toz freninin direnç kuvveti tarafından kontrol edilir.
2 bobin açıcı: Bobin tablası bobini destekler ve tepsi tırnağını ayarlayarak tepsiyi sıkabilir veya gevşetebilir.Potansiyometrenin değişen direnç değeri, manyetik toz freninin direnç kuvvetini otomatik olarak kontrol eder.Acil bir durum olduğunda, açıcı hemen durdurulabilir.
3 besleme direnci ayar yapısı: kanatçık yapma makinesi, otomatik bir besleme sistemi ile ayarlanır.Damper kontrolörü, kanatçık oluşturma ünitesinin besleme hızıyla eşleşen bobin besleme hızını korumak için manyetik toz freninin direnç kuvvetini kontrol eder.
4 besleme çekme kuvveti ayar mekanizması: şerit salgısı algılama mekanizması, braket ve pnömatik silindirden oluşur.Kanat yüksekliği, silindirin çalışma basıncı değiştirilerek mikro olarak ayarlanabilir.Alüminyum/Bakır şerit bittiğinde şerit kaçağı algılama mekanizması tüm makinenin güç kaynağını kesebilir.
5 kanatlı yağlama cihazı: üst ve alt yağ odası ve yağ daldırma keçesinden oluşur.Kanat şekillendirme ünitesine girmeden önce, kanat şekillendirme ünitesini korumak için Alüminyum/Bakır şeridin iki tarafı bir yağ filmi ile kaplanmalıdır.Ve ayrıca safsızlıklar silinebilir.
6 fin biçimlendirme ünitesi: fin yapma makinesinin en önemli parçasıdır.İnvertör motor tarafından tahrik edilir.
7 ayırma cihazı: tıkanmayı önlemek için oluşturulmuş şeridi fin oluşturma ünitesinden ayırabilen bir üst ve bir alt ayırma levhası.
8 kanatlı evrişim çarkı: şekillendirilmiş Alüminyum/Bakır şeridi bükmek, kıvrımları korumak ve bir sonraki üniteye iletmek için bir çift kanatlı evrişim çarkı.
9 toplama cihazı: yaylı amortisör, temel olarak şekillendirilmiş kanadı elde etmek için sıkı bir şekilde paketlenmiş Alüminyum/Bakır şeridi dışarı çıkarır.
10 fin hatvesi düzeltme cihazı: temel olarak oluşturulmuş fin, fin hatve gereksinimini karşılayamaz ve fin hatvesi, fin hatve düzeltme cihazı tarafından elde edilmelidir.
11 kanatlı taşıma cihazı: cihaz, bitmiş kanatçığı taşımak ve kanatçık kıvrımlarını aynı anda saymak için bir kademeli motor ve bir sonsuz çubuk tarafından kontrol edilir.Kanat kıvrımları ayarlanan değere (yani kanat uzunluğuna) ulaştığında, kademeli motor durur ve PLC kanadı kesmek için kesiciyi kontrol eder.Kanat, kanat tepesinden kesilir.
12 sonsuz çubuk: sonsuz çubuğun seçimi kanatçık adımına göre belirlenir.Farklı fin hatvesi, farklı sonsuz çubukla çalışmalıdır.
13 blokaj algılama cihazı: motor, algılama probu ve izolasyon bloğundan oluşur.Elektrot DC 24V voltajı ile çalışır.Bu blokaj cihazı kanatçık oluşturma ünitesinin çıkış tarafına kurulur.Elektrot probu bir tıkanıklık algıladığında, kontrol döngüsü gücü kesilir ve kanatçık oluşturma ünitesini korumak için motor hemen durdurulur.
14 kesici: kesici sehpası ve çift yönlü ayarlanabilir tampon pnömatik silindirden oluşur.Kesme silindirinin AÇIK/KAPALI durumunu kontrol etmek için 2 konumlu 5 yönlü bir valf vardır.
15 yağ püskürtme mekanizması: solenoid valf, vakum üreteci ve borulardan oluşur.Vakum üreteci, solenoid valfın AÇIK/KAPALI olmasıyla yağ deposundaki uçucu yağı çeker ve ardından yağlama için bıçak silindirlerine yağ buharı püskürtür.
16 Kanat şekillendirme ünitesinin çalışma tablası Alüminyum/Bakır malzemeden imal edilmiştir.Kanat şekillendirme ünitesi ise organik cam kapaktan yapılmıştır.
