| Makine adı: | Radyatör Çekirdek Oluşturma Makinesi | Güç: | pnömatik ve elektrik |
|---|---|---|---|
| Çevrim: | Monte edilmiş çekirdek başına 2,5-3 dakika | Katman: | 2 |
| Düz Tüp Boyutu: | 16*2mm | Ağırlık: | 2 ton |
| Vurgulamak: | çekirdek üreticisi,radyatör çekirdek üreticisi |
||

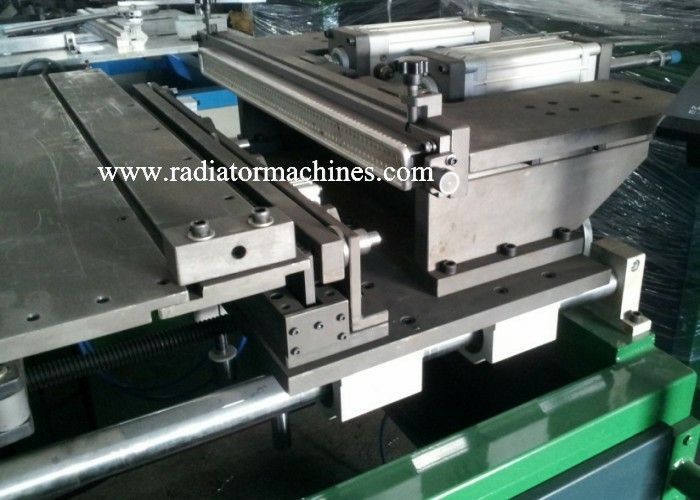

Yarı Otomatik Radyatör Çekirdek Oluşturma Makinesi for16mm Radyatör Çekirdeği
1.Genel Giriş
Servo tip radyatör maça oluşturma makinesi, birleşik bir kontrole dayalı olarak maçaları birleştirmek için kullanılır.
mekanik ve pnömatik mekanizma ve PLC'nin elektrik kontrol sistemi, dokunmatik ekran ve
servo motor.Yassı borular, kanatçıklar, yan plakalar ve başlık plakaları manuel olarak çalışma masasına yerleştirilir.
Çekirdek gövde kenetlenir, başlık monte edilir ve çekirdek, bazı parçalarla birlikte monte edilir.
yardımcı manuel işlemler.
Radyatör göbeği oluşturma makinesi, çeşitli modelleri değiştirerek ve ayarlayarak çeşitli modelleri bir araya getirebilir.
ilgili mekanizmalar (zincir, tarak dişleri, başlık kalıbı, sıkıştırma bloğu vb.).
Dokunmatik ekran, parametreleri çekirdek boyutuna göre ayarlayabilir.servo motor
mekanizma hareketini doğru bir şekilde kontrol edebilir ve ayrıca montaj boyutu sağlanır.
Hem manuel hem de otomatik kontrol modu mevcuttur. Manuel mod,
test çalıştırma amaçlıdır ve otomatik mod normal kullanım içindir.
Sağ ve sol itme mekanizması ve kenetleme mekanizması servo motor tarafından tahrik edilmektedir.
Düz borular manuel olarak dağıtılır.Ve genel tarak diş yapısı düz boruyu sağlayabilir
Konumlandırma doğruluğu.
Radyatör göbeği oluşturucu makine, çalıştırma, ayarlama ve takım değiştirme için kolaydır.
A) Sol ve sağ itme mekanizması ve sıkıştırma mekanizması servo motorlar tarafından kontrol edilir.
B) Yassı borular, düz bir boru ile manuel olarak dağıtılır.
2. Çekirdek Boyutu Birleştirilmiş
| Kalem | Birim | Değer | notlar | |
| Düz boru uzunluğu | L | mm | 140---400 | ≤400 |
| çekirdek genişliği | H | mm | -400 | ≤400 |
| Düz boru genişliği | W1 | mm | 16 | uç boyunlu |
| Düz boru kalınlığı | H | mm | 1.8 | |
| Düz boru miktarı | n | bilgisayar | -----50 | |
| Çekirdek merkezden merkeze mesafe | A | mm | 6.8 | |
| Düz tüp tabakası | Katman | 2 | ||
| Katman katmanı mesafesi | B | mm | 4 | |
| Düz boru yerleştirme derinliği | F | mm | 5 | |
| yüzgeç yüksekliği | E | mm | 5 | |
| yüzgeç genişliği | W2 | mm | 38 | |
| Fin ile başlık borusu arasındaki mesafe | m | mm | 3 | |
| Yan plaka yüksekliği | W3 | 38 |
Bileşenler Listesi
| Bileşenler | Menşei |
| PLC | Delta, Tayvan |
| Dokunmatik ekran | Delta, Tayvan |
| servo motor | Delta, Tayvan |
| Ara röle, kontaktör vb. | Schneider, Tianjin veya Changjiang Elektrikli Aletler |
| yakınlık anahtarı | Omron, Japonya |
| Lineer ray | Luosheng, Tianjin |
| vidalı mil | Luosheng, Tianjin |
| Pnömatik bileşenler | Wuxi |
Notlar: Radyatör maça makinesinin bileşenleri, müşterinin ihtiyacına göre özelleştirilebilir.
Flaring fonksiyonu mevcuttur.
