Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine adı: | Radyatör Çekirdek Oluşturma Makinesi | Yeterlik: | yaklaşık 4-5 dakika bir çekirdek |
|---|---|---|---|
| düz boru genişliği: | 20-32mm | radyatör tabakası: | 4 katman |
| Ortalama boyut: | 2600*2500*1800mm | Garanti: | 1 yıl |
| Vurgulamak: | çekirdek üreticisi,radyatör çekirdek üreticisi |
||
4 Sıralı Alüminyum Radyatör Çekirdek Üretici Makinası Tüp Dağıtım 1000*1000 mm
Başvuru
Radyatör göbeği oluşturucu, başlık plakasını, yan plakayı, kanatları ve düz boruları bir çekirdek gövde olarak bir araya getirebilir.
Çekirdek, sert lehimleme amacıyla CAB lehimleme fırınında ayrıca lehimlenecektir.Çekirdek iyi monte edilmiş ve
lehimleme kalitesi garanti edilebilir.Radyatör göbeği oluşturucusunun mekanik hareketleri, önlemek için karşılıklı olarak birbirine bağlıdır.
yanlış çalıştırma ve olası hasarlar.Mevcut hareket bitmedi ve bir sonraki hareket yürütülemiyor.
Ekipman Özellikleri
| Numara. | Kalem | Şartname |
| 1 | 4 sıralı Yarı Otomatik Radyatör Çekirdek Montaj Makinesi | 1000*1000 4 Katman |
Ana teknik parametreler
| ürün: müşterinin çizimine göre |
| radyatör kanatçık yüksekliği: 8.03mm |
| çekirdek çapraz çizgi toleransı:±1mm |
| Çekirdek yüksekliği: ±1 mm, çekirdek genişliği: ±1.5 mm |
| Kanat ucu ile başlık plakası arasındaki mesafe: 2±1 mm (konumlandırma bloğu aracılığıyla ayarlanabilir). |
| Ekipman mekanik hareket süresi: 55s |
| Müşterinin ihtiyacına göre montaj masası alüminyum bağlantı deliği ile korunur. |
| Güvenlik cihazı: Radyatör çekirdeği oluşturucu, operatörün güvenliğini korumak için fotoelektrik ışık perdesi ile donatılmıştır. |
| ekipman gücü: 3P 5 telli, 380V 50Hz ≤13Kw |
| ekipman genel boyutu: 2600*2500*1800mm |
| basınçlı hava: 0.6MPa 0.01m3/dk |
| ekipman ağırlığı: yaklaşık 3.5Ton |
Yapılandırma
|
Ana bileşenler
|
Kalem | model/marka |
| PLC | Mitsubishi | |
| Servo motor ve servo yükseltici | Mitsubishi | |
| Dokunmatik ekran | Mitsubishi | |
| Alçak gerilim bileşenleri | Schneider | |
| Vidalı/doğrusal ray | PMI | |
| Pnömatik bileşenler | Selenoid vana | AIRTAC |
| Pnömatik silindir | AIRTAC | |
| Hava ve su ayrımı | AIRTAC |

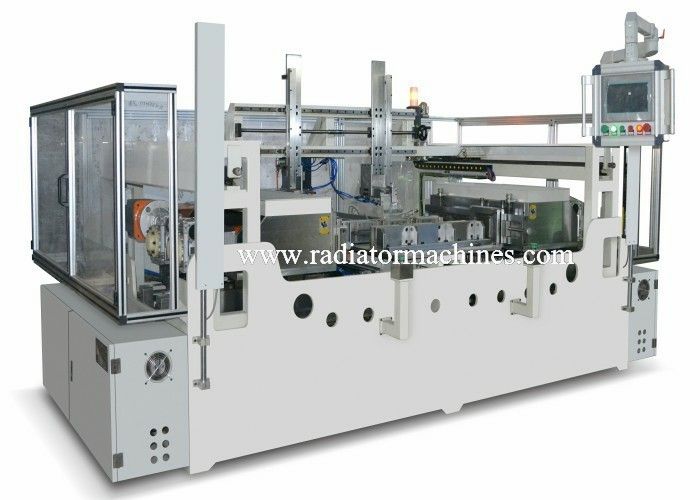

Tüp Dağıtımlı Radyatör Çekirdek Oluşturucu Resimleri
