Alüminyum Radyatörler Elektrik Vakum Lehimleme Fırını
, Isı Değiştiricileri Elektrik Vakum Peçeni
, Elektrikli Vakum Kuşatma Fırını
Alüminyum Radyatörler için 750 Derece Celcius Elektrikli Vakum Lehimleme Fırını Eşanjörler
1.Sözet
Vakumlu alüminyum lehimleme fırını esas olarak demiryolu lokomotif ısı değişim ekipmanı için kullanılır,
hava ayırma ekipmanı ve otomobil çevre koruma üretimi.vakumlu ürünler
lehimleme işlemi: intercooler, yağ soğutucusu, radyatör, evaporatör, kondansatör, radar ızgara anteni, dalga kılavuzu
ve çeşitli plaka kanatlı veya parçalı ısı eşanjörleri. Tüm ölçü birimleri uluslararası birimi (SI) benimser
standart. Ekipmanın tüm parçalarının, bileşenlerinin ve çeşitli enstrümanlarının ölçü birimleri
uluslararası birim (SI) standardını benimseyin.
2.Tteknikparametreler
|
2.1 alüminyum lehimleme elektrikli fırın: 1 set;
2.2 Etkili ısıtma bölgesi boyutu: 2000 (U)×1200 (G) ×1200 (Y) mm;
2.3 Fırın yükleme kapasitesi: ≤ 2000kg / fırın (alet donanımı dahil);
2.4 Maksimum sıcaklık: ≤ 750 ℃;
2.5Çalışma sıcaklığı: 300-700 ℃;
2.6 Isıtma gücü: 380kW;
2.7 Fırın sıcaklığının homojenliği: ≤± 4 ℃ (600 ℃);
2.8 Sıcaklık kontrol doğruluğu: ≤± 1 ℃;
2.9 Sıcaklık yükselme süresi: ≤ 60 dakika, oda sıcaklığından yüksüz olarak 700 ℃ sıcaklığa yükselme;
2.10 Aşırı vakum derecesi: 4×10 Pa-4;
2.11Çalışma vakumu: 4×10 Pa-3;
2.12 Basınç artış oranı: ≤ 0,4 Pa/h;
2.13 Vakum emiş süresi: ≤ 40dk, 4×10'a ulaşmak için-3Soğuk durumda ve boş fırında Pa (difüzyon pompasının ön ısıtma süresi hariç);
|
3.GenelÖgörünüm

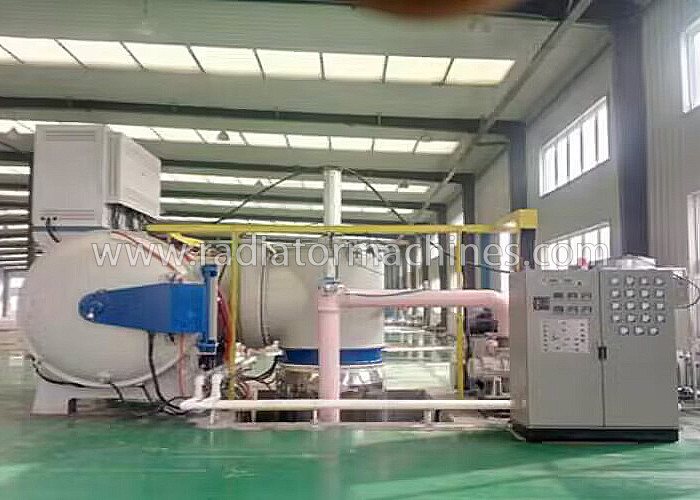

Vakumlu lehimleme fırını, hem ön hem de arka tarafta fırın kapıları bulunan yatay, tek bölmeli bir yapıdır.
Fırın kapıları hız düşürücü motorlar ile tahrik edilmektedir.
Pnömatik itme çubuğu her iki ucundan kilitlenir ve beslenir. Ana makine vakumlu fırın gövdesinden oluşur,
ısıtma odası, vakum sistemi, şişirme sistemi, pnömatik sistem, su soğutma sistemi, elektrik kontrol sistemi vb.
3.1 Vakumlu fırın gövdesi ve kapağı
Vakum elektrikli lehimleme fırını gövdesi ve kapağı, çift cidarlı su soğutmalı yapıdadır ve su girişi
ve drenaj tasarımı, sıcaklık ölü bölgesini önler. Fırının iç ve dış duvarları,
yüksek kaliteli karbon çeliği.Fırın kapağı yanal menteşe açıklığı şeklinde, yay kenetli yapıdadır.
Fırın gövdesinin iç yüzeyi, uzun süreli kullanımın vakum performansını sağlamak için parlatılmıştır.
3.2Isıtma odası, ısıtma elemanı ve yalıtkan
Elektrikli lehimleme fırınının ısıtma odası, aşağıdakilerden oluşan sekizgen bir çerçeve yapısıdır.
tamamı paslanmaz çelik ve iki sıra kasnak var
genel sürükleme, bakım ve onarım için uygun olan çerçevenin alt kısmında
ısıtma
bölme.Isı kalkanı 5 kat paslanmaz çelikten yapılmıştır.
Katman 1-4: 0,5 mm paslanmaz çelik (304).
Katman 5: 1mm paslanmaz çelik (304) en dış katmandır.
Isıtma elemanı, düzgün ısıtma ve küçük ısı kaybı ile geniş bantlı nikel krom şerit (Cr20Ni80) kullanır.
Isıtma sıcaklığı, ısıtma ve sıcaklık kontrolü için 10 bölgeye ayrılmıştır.Isıtma elemanları
sağlamakla kalmayıp, geniş bantlı yüksek sıcaklıklı nikel krom şeritlerle serpantin şeklinde düzenlenmiştir.
İyi fırın sıcaklığı homojenliği, aynı zamanda yüksek sıcaklık mukavemetini ve çalışma ömrünü iyileştirmeye yardımcı olur.
ısıtma şeritleri.
İzolatör,% 95 alümina yalıtım porselenini benimser.
Isıtma odasının uç yüzünde magnezyum kirliliğini önleyebilen hareketli bir sızdırmazlık bandı vardır.
Isı yalıtım tabakasının iç kısmına mümkün olduğunca buhar.Aynı zamanda temizlenmesi kolaydır.
