Vurgulamak:
Motor vakum sıvısı
, Transformörler Vakum Sıvılama Süreci
, Dia 500 - 5000 mm vakumlu sıvılama işlemi
Motorların vakumla impregnasyonu, Transformörlerin vakumla impregnasyonu süreci
1Vakum impregnasyon süreci nedir?
Vakum impregnasyon işlemi, elektrik bobinlerinin yalıtım ve impregnasyon işlemleri için kullanılabilir.
mikro motorlar, transformatörler, güç transformatörleri vb. gibi yalıtım boyalarının geçirgenliğini artırabilir,
dolma hızını arttırmak ve böylece genel mekanik dayanıklılığı, yalıtım dayanıklılığını, nemini ve
Elektrik bobinlerinin kalıp direnci.

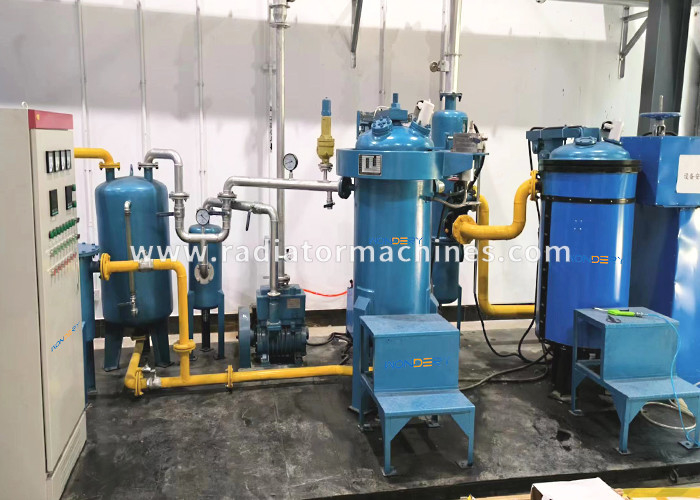

Varnik vakum aşılama makinesi veya vakum basıncı olarak da bilinen vakum aşılama ekipmanları
baskı makinesi (VPI). İlke, işlenecek iş parçasının vakum kapına yerleştirilmesidir.
ve süpürerek, iş parçasından nem, hava ve diğer uçucu maddeleri çıkarın ve daha sonra doldurun
yalıtım malzemeleri ile boşluklar.
2. Laç Vakum Sıvılama Ekipmanının Teknik Parametreleri
|
Vacuum Impregnation Tank:
Tank boyutu: Φ500-5000mm (özel)
Kullanılan malzemeler: (basınçlı kap standartlarına göre).
Baş: 16MnR.
Fıçı: 16MnR.
Flanş: Q235-B dövme.
Çalışma basıncı: 0.6MPa (kontrol edilebilir ve ayarlanabilir).
Çalışma vakumu:100Pa (düzenlenebilir)
Güvenlik bağlantısı olan hidrolik tank kapağı açma ve kapatma mekanizması;
reçine geri dönüş yöntemi: alt reçine geri dönüşü.
Basınçlandırma ortamı: nitrojen veya basınçlı hava olabilir;
Kurulum şekli: dikey.
|
|
VPI sistemi için reçine depolama sistemi:
Boyut: dia500-5000mm (özel)
Kullanılan malzemeler:
Baş: Q235-B; Silindir: Q235-B; flens: Q235-B;
Çalışma vakumu: - 0.095 Mpa, kurulum şekli: dikey;
Karıştırıcı: 25-36 rpm;
Isıtma ve soğutma fonksiyonu (termal yağ yoluyla)
|
| Vakum sistemi, 1 set |
| Vakum tampon sistemi, 1 set |
| reçine filtreleme sistemi, 1 set |
| Dönüş reçine sistemi, 1 set |
|
Hidrolik sistem
Tasarımsal basınç 16MPa, çalışma basıncı ≤12MPa.
|
| Termal yağ ısıtma sistemi, 1 set |
| Kontrol sistemi, 1 set |
3. İşe koyma
Motor sarmal vakum impregnasyon makinesi teslimat öncesi test edilmeye hazır ve ekipmanların tüm üniteleri zaten hazırdır.
1000 mm'den küçük çaplı vakumlu impregnasyon ekipmanları için genel bir taban plaka üzerine monte edilmiş.
Makine, güç bağlandığında kullanıma hazırdır.
1000mm'den büyük çaplı lazer vakum aşılama sistemi için mühendislerimizi müşterilere göndereceğiz.
Kurulum ve devreye girme alanı.
