Gaz silindirleri için yürüyen kiriş sertleştirme ve ısıtma fırını

1. DFırın gövdesinin açıklaması:

Bu yürüyen kiriş türü fırın tek bir çizgide kurulur. Kabuk ve çerçeve çelik levha ve şekillendirilmiş çelikten yapılır. Fırın vücudu kolon ve raf tarafından belirli bir yükseklikte desteklenir,Böylece fırın istikrarlı ve güvenilir bir durumda çalışabilir., kabuk fırın kanal çelik ile kaynaklı olan A3,δ4mm çelik plakalardan yapılmıştır.

Fırın kaplama: sıcaklığın hızla yükseldiğini sağlamak, enerji tasarrufu yapmak ve sıcaklık kontrolünü artırmak için fırın tam lif yapısını benimser.Bu lif blokları paslanmaz çelik demir ile fırın duvarı ile birlikte monte edilir· kaplamanın kullanım ömrünü uzatmak için, lif blokları fırın duvarıyla sabitlendikten sonra, 1Cr13 δ2mm paslanmaz çelik levhasının bir katmanı lif yüzeyinde kaplanır.Bu tür bir yapının hizmet ömrü 8 yıldan fazla.

Ekipman konfigürasyonu: sertleştirme fırını, ısıtma fırını, söndürme tankı, yükleme masası, boşaltma masası, yanma sistemi, tükenme sistemi ve elektrikli kontrol sisteminden oluşur.

2Üretim hattının çalışma prosedürleri:

* Silindirler transfer ruloyla yüklenir.

* Silindirler yükleme masasına aktarılır ve fırın kapısının bir ucundan sertleştirme fırın odasının içine şarj edilir;

* Silindirler sertleştirme fırının içinde yatay olarak ısıtılır.

* Isıtma işleminden sonra, silindirler fırın kapısının diğer ucundan odadan boşaltılacak;

* Silindreler söndürme tankının içine aktarılır; ((silindreler yatay olarak söndürme suyuna batırılır)

* Saldırgadan sonra, silindirler karıştırma fırının önündeki yükleme masasına aktarılır;

* Silindirler, fırın kapısının bir ucundan temperasyon fırın odasının içinde şarj edilir.

* Silindreler sertleştirici fırının içinde yatay olarak ısıtılır.

*Sıcaklama işleminden sonra, silindirler fırın kapısının diğer ucundan fırın odasından boşaltılacak;

* Hava soğutma süreci;

* Silindirler fırın odasından boşaltılıyor, boşaltmayı bekliyorlar.

Standart Silindir için üretim hattının çalışma döngüsü: 160 saniye/parça

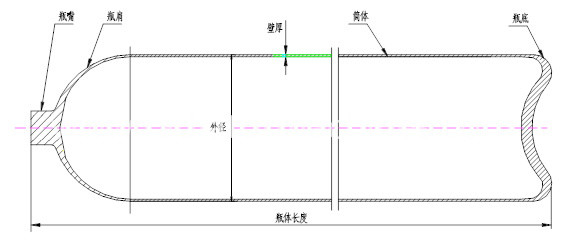

3Gaz silindirinin özelliği:

Gaz silindir, dikişsiz çelik borudan yapılmış ve silindir şeklinde şekillendirilmiştir.

4, yedek parçalar listesi
