Otomatik boşaltma bükme makinesi
, Otomatik yükleme bükme makinesi
, Verimlilik Otomatik Bükme Makinesi
Verimlilik için otomatik yükleme ve boşaltma sistemi ile otomatik bükme makinesi
1Ürün Tanımı

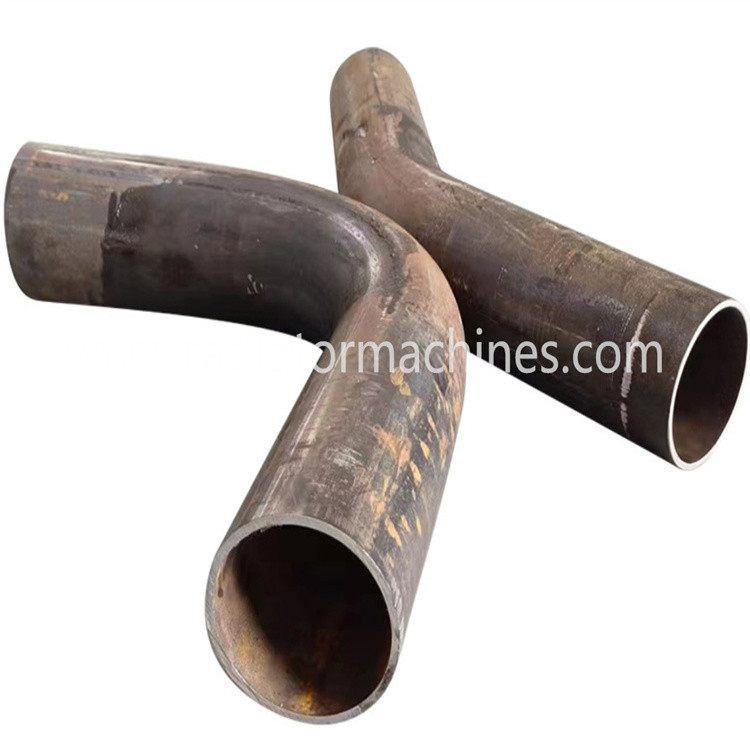

Uyumlu malzeme:Çelik boru, paslanmaz çelik, bakır boru, alüminyum boru; Metal boru
Tavsiye edilen uygulama sektörü:Otomobil armatürleri (fırlatma, ses kesici, koltuklar için yağ borusu),
Motosiklet, sağlık ekipmanları, klima, bisiklet, çelik mobilya, sanitasyon malzemeleri vb.
2Ana özellikler
1.Makine ve iş parçasındaki gücün otomatik tanınması, işleme hem hızlı hem de iyi
2Yavaş geri dönen çekirdek, kargo ile güçlendirilir, açıyı belirler.
3Tüm işlem bilgisayarın içinde, basit, hızlı ve doğru.
4Resimli programlama sistemi: ekrandaki stereo borusunun görüntüsüne çizim yaparak ve değiştirerek,
İşlem basit, hızlı ve doğru
5Çekiliş testi: boru malzemelerinin parçalarının özellikleri üzerinde karşılaştırmalı test
6Tek aşamalı hata ayıklama fonksiyonu- boru malzemesinin deformasyonunu dikkatli bir şekilde gözlemlemek.
Çizgiler üretimi.
7- Yeni ürünlerin geliştirilmesine yardımcı olmak için matkapların grafiklerinin otomatik çizimi
8Genel denetim: hidrolik/elektrik devresi/yürütme sistemleri, motorlarda faz yokluğu/geri dönüşüm,
Altyazı, sıcaklık, yağ basıncı ve sorunları otomatik olarak teşhis eder.
9Şifre, anahtarlar, çalışma saatleri / miktar kayıtları, üretim yönetimi için uygulanır
3.Teknik parametreler
| Spesifikasyon/Model |
Birim |
159NCBA |
Not: |
| Maksimum bükme kapasitesi yuvarlak tüp |
mm |
Φ159×15 Demir boru |
1. borunun çapına dayalı en az bükme yarıçapı
2.Max bükme yarıçapları müşteriye göre olabilir
3.Max uzunluğu mandrel müşterinin gereksinimlerine göre olabilir |
| mm |
Φ150×10
Çelik boru
|
| En yüksek bükme kapasitesi kare tüp |
mm |
150x150x10 Demir boru |
| mm |
145x145x8
Çelik boru
|
| En yüksek bükme yarıçapı |
mm |
R800 |
| Min bükme yarıçapı |
mm |
R60 |
| En yüksek bükme açısı |
° |
185 |
| Mandrel'in maksimum etkili mesafesi |
mm |
4800 |
| Kontrol Sistemi |
|
NC Kontrolü |
| Maksimum dirseği bükme borusu |
Birim |
32 |
| En fazla saklanabilir bölümler |
Birim |
16×16 |
| Motor gücü |
KW |
22 |
| Hidrolik basınç |
Mpa |
16 |
| Hidrolik Sistem Kontrolü |
|
Elektromanyetik Valf |
| Petrol tankı kapasitesi |
L |
500 |
| Boyut |
Cm |
800×245×165 |
| Makinenin ağırlığı |
Kilogram |
≈16000 |
4Ana mekanik parçalar
| Adı |
Üreticisi |
| Hidrolik motor |
WUXI TAIHU |
| Hidrolik Valf |
Japonya Yuken |
| Akış Valfı Üzerinde |
Japonya Yuken |
| Kodlayıcı |
Japonya Nemicon |
| Hidrolik pompa |
Wuxi TAIHU |
| Sıfırlama unsuru |
Şangay Qifan |
| Kontakter |
Schneider |
| Aşırı ısı rölesi |
Schneider |
| Yakınlık anahtarı |
Omron |
| Güç anahtarı |
Tayvan Mingwei |
| Transformer |
Wuxi Xingyu |
| Petrol tüpü |
Zhejiang Tongxin |
| Dokunmatik ekran |
Tayvan Weinview |
| PLC |
Japonya Mitsubishi |
