DW130NC Çelik borular için dikdörtgen ve yuvarlak borular için Tam otomatik bükme makinesi
1.Makinenin fotoğrafı

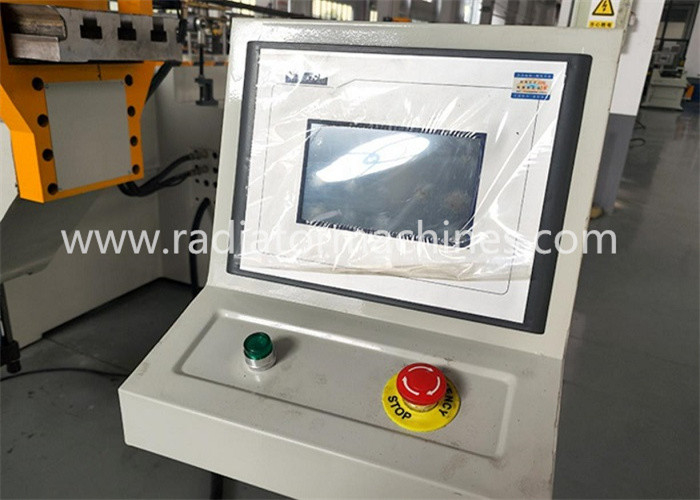

(1)Makinenin genel resmi
(2) Düzgen boru ve yuvarlak boru için bükme kalıbı
2- Teknik.Parametreler
| Spesifikasyon/Model |
Birim |
DW130NC |
Not: |
| Maksimum bükme kapasitesi yuvarlak tüp |
mm |
Φ130.8×6.0 Demir boru |
1. borunun çapına dayalı en az bükme yarıçapı
2.Max bükme yarıçapları müşteriye göre olabilir
3.Max uzunluğu mandrel müşterinin gereksinimlerine göre |
| mm |
Φ114×4.0
Çelik boru
|
| En yüksek bükme kapasitesi kare tüp |
mm |
108x108x6 Demir boru |
| mm |
105x105x5
Çelik boru
|
| En yüksek bükme yarıçapı |
mm |
R650 |
| Min bükme yarıçapı |
mm |
R60 |
| En yüksek bükme açısı |
° |
185° |
| Mandrel'in maksimum etkili mesafesi |
mm |
4200 |
| Kontrol Sistemi |
|
NC Kontrolü |
| Maksimum dirseği bükme borusu |
Birim |
16 |
| En fazla saklanabilir bölümler |
Birim |
16×16 |
| Motor gücü |
KW |
22 |
| Hidrolik basınç |
Mpa |
14 |
| Hidrolik Sistem Kontrolü |
|
Elektromanyetik Valf |
| Petrol tankı kapasitesi |
L |
400 |
| Boyut |
Cm |
600×245×165 |
| Makinenin ağırlığı |
Kilogram |
≈7000 |
3Ürün Tanımı
Uyumlu malzeme:
Çelik boru, paslanmaz çelik, bakır boru, alüminyum boru; metal boru
Tavsiye edilen uygulama endüstrisi:
Otomobil ekipmanları (frene, ses kesici, koltuklar için yağ borusu), motosiklet, sağlıklı ekipman, klima,
Bisiklet, çelik mobilya, sağlık malzemeleri ve benzeri.
4. Ana özellikler
(1) Makine ve iş parçasındaki gücün otomatik olarak tanınması, işleme hem hızlı hem de iyi
(2) Hızlı geri dönen çekirdek, açının görünümünü önemli kılan kargo tarafından güçlendirilir.
(3) Tüm işlem bilgisayarla yapılır, basit, hızlı ve doğru
(4) Resimli programlama sistemi: ekrandaki stereo borusunun görüntüsüne çizim yaparak ve değiştirerek,
Operasyon basit, hızlı ve doğru
(5) Çekilme testi: boru malzemelerinin seri özellikleri üzerinde karşılaştırma testi
(6) Tek aşamalı hata ayıklama fonksiyonu- yol boyunca boru malzemesinin deformasyonunun dikkatli bir şekilde gözlemlenmesi
matris üretimi.
(7)Diz-clear grafiklerinin otomatik çizimi, yeni ürünlerin geliştirilmesine yardımcı olur.
(8) Genel denetim: hidrolik/elektrik devresi/yürütme sistemleri, motorlarda/geri dönüşümde faz eksikliği, voltaj,
sıcaklık, yağ basıncı, ve otomatik olarak sorunları teşhis
(9)Sifre, anahtarlar, çalışma saatleri / miktar kayıtları üretim yönetimi için uygulanır.
5Ana mekanik parçalar
| Adı |
Üreticisi |
| Hidrolik motor |
WUXI TAIHU |
| Hidrolik Valf |
Japonya Yuken |
| Akış Valfı Üzerinde |
Japonya Yuken |
| Kodlayıcı |
Japonya Nemicon |
| Hidrolik pompa |
Wuxi TAIHU |
| Sıfırlama unsuru |
Şangay Qifan |
| Kontakter |
Schneider |
| Aşırı ısı rölesi |
Schneider |
| Yakınlık anahtarı |
Omron |
| Güç anahtarı |
Tayvan Mingwei |
| Transformer |
Wuxi Xingyu |
| Petrol tüpü |
Zhejiang Tongxin |
| Dokunmatik ekran |
Tayvan Weinview |
| PLC |
Japonya Mitsubishi |
6.Sütunlama
| - Hayır, hayır. |
Ürün |
Spesifikasyon |
Qty |
Birim fiyatı
(USD)
|
Parası (USD) |
| 1 |
130NC boru bükme makinesi |
1 set kalıp dahil |
1 set |
23,800.00 |
23,800.00 |
|
Notlar:
- Ödeme süresi: Ön ödemeyi aldıktan sonra 30 gün.
Ü Ödeme yöntemi: %40 ön ödeme ve teslimat öncesi bakiye (T/T yöntemi)
- Teklif geçerliliği: 7 Kasım 2024'e kadar.
- Makine rengi: tedarikçinin standart rengi veya özelleştirilmiş.
- Yukarıdaki teklif FOB Şangay temeline dayanıyor.
|
7.Garanti
Ekipmanın teminat süresi sevkiyat tarihinden itibaren 13 aydır.
ekipmanları garanti süresi boyunca ücretsiz olarak onarmak, ancak kolayca yıpranma parçaları garantiye dahil değildir.
8.Gizlilik
Alıcı, satıcının izni olmadan teknik belgeleri üçüncü bir tarafa aktaramaz.
